Introdução ao produto
1.1 Introdução à produção

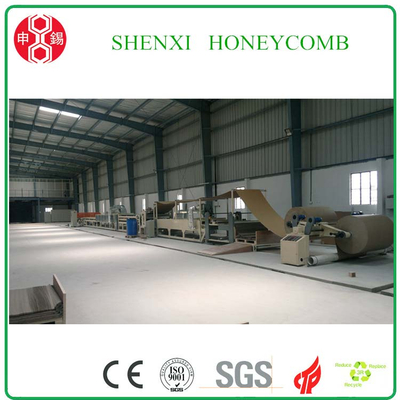

Wuxi Shenxi Honeycomb Machinery Factory, fornece linha de laminação de cartão de favo de mel. Linha de laminação de favo de mel faz o cartão de favo de mel deEspessura de 8 a 100 mm automaticamente. Pode fazer5000-8000 m2 / turno.
1.2 Lista de suprimentos
Não | Nome | Especificações técnicas | Qtd |
1 | Alimentador de papel
| A estrutura é dupla eixos rotativos com quatro braços, apoiar dois rolos de fábrica de papel em ambos os braços ao mesmo tempo. Largura efetiva: 800-2000mm; max. diâmetro do rolo de papel: Φ1400mm.
| 1 |
2 | Plataforma de expansão central | Largura de entrada do favo de mel (antes da expansão): 1500-2150mm
| 1 |
3 | Método de aquecimento: aquecimento a vapor / aquecimento elétrico, aquecimento elétrico da tubulação em 2 grupos
| 1 | |
4 | Máquina de colagem | 1 Rolo aplicador de cola & rolo médico: superfície é embrulhado com borracha, até mesmo fornecimento de cola e durável. 2 Rolo de médico: 76 mm de diâmetro, rolo de borracha. Anti Ferrugem.
| 1 |
5 | Imprensa do cinturão verde | 1 Borda da correia de transporte (cinto de borracha) para garantir a passagem da placa de papel através do meio desta unidade, pressione papelão uniformemente ao transportar. 2 Velocidade deA correia transportadora é controlada pelo inversor de frequência. | 2 |
6 | Placa quente | 1Placa a quente, painel de alumínio de 25 mm de espessura na parte superior e inferior 2Temp. : ~ 120 graus Celsius, controlados automaticamente.
| 1 |
7 | Forno de Cartão | 1Método de aquecimento: aquecimento a vapor / aquecimento elétrico, caixa de aquecimento fixo fora do forno, bomba centrífuga do ventilador no ar quente para o forno, circulação de ar quente. 2 Potência de aquecimento (aquecimento elétrico): 36kw
| 1 |
8 | Imprensa fria | 1Método de refrigeração：8 conjuntos de ventiladores axiais força para esfriar o forno de cartão fresco, aumentar a sua dureza 2comprimento: 9000mm
| 1 |
9 | Aparar & sistema coletor de resíduos | Incluindo uma máquina de corte + um soprador de corte + tubos necessários
| 1 |
10 | Corte transversal de cartão | 1Comprimento de corte controlado pelo codificador (comprimento pode ser definido na tela de toque), corte de comprimento: 500-4000mm 2Max. Altura de corte: 150mm
| 1 |
10 | Caixa de alimentação | 1.Construção de quadros em cima da máquina, para arrumar as mesas e troncos e cabos; fiação limpa e segura é razoável, a manutenção é conveniente A operação da tela 2.Touch indica e ajuste, controle de sistema do PLC Os componentes do controle 3.Electric adotam todos os jogos do schneideromron e do delta de produtos | 1 |
Características
| Não. | Item | HF (B) -1300 | HF (B) -1600 | HF (B) -1800 |
| 1 | Espessurade cartão de favo de mel | 6-100mm | ||
| 2 | Largura máxima do cartão (mm) | 1300 mm | 1600 mm | 1800mm |
| 3 | precisão de corte | + -2 mm | ||
| 4 | Comprimento do cartão de favo de mel (após o corte) | > = 500 mm | ||
| 5 | Papel aplicável | 180-420gmscartão papelou papel Kraft | ||
| 6 | Camada de papel de rosto | 1 | ||
| 6 | Velocidade máxima de projeto | 20m / min | ||
| 7 | A velocidade de produção real | 6-12m / min.(De acordo com o grau de papel seco、Qualidade de colaCore espessura do núcleo de papel、Umidade local e outros fatores para mudar) | ||
| 8 | Método de secagem de aquecimento | aquecimento elétrico/ aquecimento a vapor / aquecimento a óleo quente | ||
| 9 | Potência total do motor | 30KW | ||
| 10 | Poder de aquecimento elétrico | 120KW | ||
| 11 | Poder de instalação | 150kw | ||
| 12 | Poder do homem | 3-4 3-4人 | ||
| 13 | Layout | 45000X4000X2500mm | ||
Dados técnicos
| Não. | Item | HF (C) -1300 | HF (C) -1600 | HF (C) -1800 |
| 1 | Espessurade cartão de favo de mel | 8 a 100 mm | ||
| 2 | Largura máxima do cartão (mm) | 1300 | 1600 | 1800 |
| 3 | Precisão de corte de cartão | + -2 mm | ||
| 4 | Comprimento do cartão de favo de mel (após o corte) | > = 500 mm | ||
| 5 | Papel aplicável | 180-420gmscartão papelou papel Kraft | ||
| 6 | Camada de papel de rosto | 2 | ||
| 7 | Velocidade máxima de projeto | 20m / min | ||
| 8 | A velocidade de produção real | 6-12m / min.(De acordo com o grau de papel seco、Qualidade de colaCore espessura do núcleo de papel、Umidade local e outros fatores para mudar) | ||
| 9 | Método de secagem de aquecimento | aquecimento elétrico/ aquecimento a vapor / aquecimento a óleo quente | ||
| 10 | Potência total do motor | 30KW | ||
| 11 | Poder de aquecimento elétrico | 120KW | ||
| 12 | Poder de instalação | 150kw | ||
| 13 | Poder do homem | 3-4人 | ||
| 14 | Layout | 52000X4000X2500mm | ||
